当前位置:首页 > 产品中心 > 定制LCD液晶屏 > 空气净化器LCD液晶显示屏
空气净化器LCD液晶显示屏
2018-10-20  /   阅读:1651次

 此款为空气净化器液晶显示屏,可定制各种尺寸液晶显示屏。

段码式液晶显示屏

快速出样!生产周期快!

使用环保材料 符合ROHS  品质有保证

可开16%增值税发票

若客户有图有样,可以按照客户的参数直接进行试样生产。若是新品开发,我们会有超6年经验丰富的工程师团队来为你提供建议。珠三角地区的客户,我们可以提供免费上门服务。为你PCB结构和外壳结构提供数据参考并可在软件开发提供专业的建议。

欢迎来电,为你解答所有专业问题。

邓工:13128728830


定制LCD所需要参数

显示类型 TN
电压 4.5V
工作温度 -10~60
储存温度 -20~70
驱动方式 1/4DUTY  1/3BIAS
视角 12  O,CLOCK
偏光片类型 全透
连接方式 金属脚

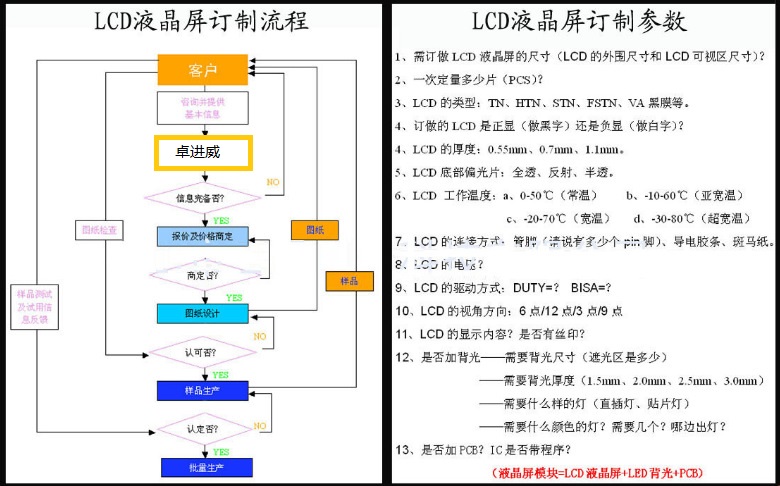

LCD定制流程

1.提供图纸.样品,手画草图也可以,有样品我们可以按照样品抄样,确定参数。

2.确定后我司会在2~3天内出图给客户确认,没问题后回签图纸给我们。

3.12~13天出样给客户测试.调试,我司会帮助客户调试成功。

4.调试完成试产,会根据客户需求的订单量配合好客户的试单。

5.试产OK做批量,后续有什么问题可随时联系我们,会为你们提供专业的技术解  答,能够快速处理解决问题,为产品生产保驾护航顺顺利利完成订单。

产品结构分层示意图

undefined

LCDD在没有主板的情况下如何点亮?

以下图为例

1.背光接3V电源正负极点亮,此为插件灯脚长正短负.还有一种贴片灯线红正黑负。

2.COM脚4个并拢一起,3V电压负极触碰。

3.SEG脚9个并拢一起,3V电压负极触碰,就可以看见显示内容了。

(注:显示屏COM脚位一般是4个或者8个,SEG根据显示内容的多少来定)

undefined

应用领域广泛 undefined

undefined

undefined

空气净化器LCD液晶屏

LCD显示屏的驱动案例


深圳市卓进威科技是一家专业生产LCD液晶屏的厂家,以下是收集了一些资料关于如果用单片机MCU来直接驱动LCD液晶显示屏。希望对阁下有所帮助。


LED数码管的驱动是比较简单也容易理解的,多位数码管一般是LED阵列的形式,每个数字使用一个公共端,不同数字的对应同笔段使用一个控制端;驱动采用分时扫描没个数字位,动态显示。但是LED比较费电,我想做一个用电池供电的钟,用发光管电池就撑不了多久了。于是我考虑用液晶。 深圳这边的卓进威厂家我买到一个4位笔段式液晶屏,4个数字最中间有冒号,边上还有几个箭头符号,一共有15个引脚,正合适用AVR来驱动做一个钟。
笔段式LCD的结构与LED数码管很相似,但是由于是液晶,工作机理上不同,驱动方式也有很大差异:
(1) LED有正负之分,液晶笔划没有。
(2) LED在直流电压下工作,液晶需要交流电压,防止电解效应。
(3) LED需要电流提供发光的能量,液晶笔划显示状态下电流非常微弱。
(4) LED对微小电流不反应,液晶则很敏感。
不难看出,用LED的驱动方式来对待LCD屏是行不通的。我在买回来测试这块屏之前没有意识到,于是走了不少的弯路。与LED驱动不同的是需要给每个笔划加上一个交流电压。一般用30-60Hz的方波就可以了,频率再低显示会有所波动,频率高了功耗也会增加,因为LCD对电路呈现容性。而且,正负电压都可以点亮液晶。
好在AVRI/O口可以三态输出,也就是除了高/低电平,还可以呈现高阻抗,相当于断开连接。于是我想到了这样的办法:不需要显示的那一组笔划对应的公共端悬空(I/O口选择三态),那么就不会加上电压了。照这个思路,我的实验电路焊好,出来的显示却是一团糟:笔划都黑了看不清。我这才考虑到液晶本身的问题:阻抗高,而且有电容,是不可一边悬空的!这个道理也许跟CMOS输入端差不多。查找了一些关于液晶的资料,大致知道LCD屏不是那么简单的,驱动方式通常是1/N,也就是电压不止高低两档。可是单片机I/O没有那么多输出状态可以选择。

1/3 Bias驱动需要将Vcc--GND之间的电压三等分,一个周期驱动波形示例如下:
COM1:    V+                  --------
2/3          --------
1/3                          --------
GND  --------
COM2:    V+                          --------
2/3  --------
1/3                  --------
GND          --------
SEG1:    V+  --------
2/3                          --------
1/3          --------
GND                  --------
SEG2:    V+          --------
2/3                  --------
1/3  --------
GND                          --------
(COM1,SEG1)笔段上,电压为+1, -1/3, -1, +1/3 ...(COM1,SEG2)上为+1/3, +1/3, -1/3, -1/3 ... (COM2,SEG1)上:+1/3, +1/3, -1/3, -1/3 ...(COM2,SEG2)上:-1/3, +1, +1/3, -1 ...
于是计算平均功率,在(COM1,SEG1)(COM2,SEG2)上面是2*1^2+2*(1/3)^2=20/9(COM1,SEG2)(COM2,SEG1)上面是4*(1/3)^2=4/9,两者之比5:1
假如不是上图的1/2分时驱动而是1/4分时驱动,这个比例将变为
2*1^2+6*(1/3)^2 vs 8*(1/3)^2 = 3:1
若将原来的1/2 Bias改用1/3 Bias驱动,对于我的LCD屏这个比值从7:3改善为3:1了。既然PIC16F913只设计了1/2 Bias1/3 Bias,用起来应该问题不大。
AVR单个I/O口要实现4种电压输出——不可能吧,我是想不出来了。AVR最多只有三种电压输出,能不能对这个电压再做等分呢?一番思索之后我想这样行不行:就4等分吧
COM1:    V+                  --------
3/4
1/2          --------        --------
1/4
GND  --------
COM2:    V+                          --------
3/4
1/2  --------        --------
1/4
GND          --------
SEG1:    V+
3/4  --------                ---------
1/2
1/4          ----------------
GND
SEG2:    V+
3/4          ----------------
1/2
1/4  --------                ---------
GND
我的做法就是SEGx输出有两种:3/4*Vcc1/4*Vcc,COMy输出有三种:Vcc, GND, 1/2*Vcc.对于每个I/O口,并不需要4种电压输出。当然这样跟1/3 Bias驱动是不一样的,但是却达到了1/3 Bias驱动的效果,只不过加在液晶笔段上的电压绝对值最大不是Vcc而是3/4*Vcc了,因此电源电压也需要提高。这里计算省略。
这种驱动方式我称之为"1/3 Bias驱动".对于COMy的处理和前面一样,对于SEGx,I/O输出电压改变一下,高电平3/4*Vcc,低电平1/4*Vcc就好了。我的做法是:
/-------------- I/O Port pin

[ ]
[ ]  1Meg
[ ]

to  LCD SEGx --------------+

[ ]
[ ]  1Meg
[ ]


1/2 Vcc
这里的1/2 Vcc可以将电源电压用电阻分压得到,我想的办法是直接接个几uF电容到GND,实验是成功的。因为随着扫描的进行,这个地方的平均电压是输出高电平和低电平的一半。
目前我做了一个Mega48V的秒计数器,再改改就能把钟做出来了。

undefined

undefined


这是我的程序:(因为刚刚开始用AVR,从最简单的开始,就直接用汇编了)
Timer2用外接32768晶振提供时钟,整个系统耗电大约30微安。


补充一下,液晶屏的引脚与笔划的对应跟LED数码管可能不一样,我这个屏是这样的
1   2   3   4   5   6   7   8   9  10  11  12  13  14  15
< 1f 1a 2f 2a 3f 3a 4f 4a >              --   ---- COM1
< 1g 1b 2g 2b 2g 3b 4g 4b >          --       ---- COM2
< 1e 1c 2e 2c : 3e 3c 4e 4c >      --           ---- COM3
1d  1h  2d  2h      3d  3h  4d          --               ---- COM4
其中12,13,14,154个公共端; 2,3控制第一个数字; 4,5第二个; 7,8第三个; 9,10第四个。


############################################################


以前有一个家用热水器控制项目,硬件与软件是分开搞的.为了省成本,硬件工程师不用专用液晶驱动IC,把我搞得够呛.整个项目20天时间,光液晶驱动程序用去了10多天
I/O端口SEGCOM口分别串接一只电阻,再并联一只电阻到地,


这样,对液晶来讲,I/O口是电源/,定时改变SEG/COMH/L电平,相当于1/2VCC的交流信号
SEG/COM同时为HL电平时,对液晶来讲,都是关,SEG/COM电平不等时,段码就能显示出来
明白了这个道理,C语言写出来不难.



以上是用单片机直接扫描显示的,其实还有一种简单的方法驱动。


如果能选择驱动IC来驱动,软件更简单一点。驱动IC已经有简化处理了,表格上处理也容易。因为这个原理是MUC连接驱动IC,驱动IC再连接屏。MCU只需要5根数据口,VDDVSSDADTA,WR,CS,输入到驱动芯片,节省了大量的IO口。驱动IC只要和LCD液晶屏的COM线和SEG线一一连接,事情就完成了,接下来就是用MUC来驱动。驱动IC现有的一般选择HT1621B系列。



卓进威不单是LCD液晶屏厂家,在软件技术方面也能给到你支持和建议若需要生产和定做液晶显示屏。

欢迎前来咨询。13352923180
